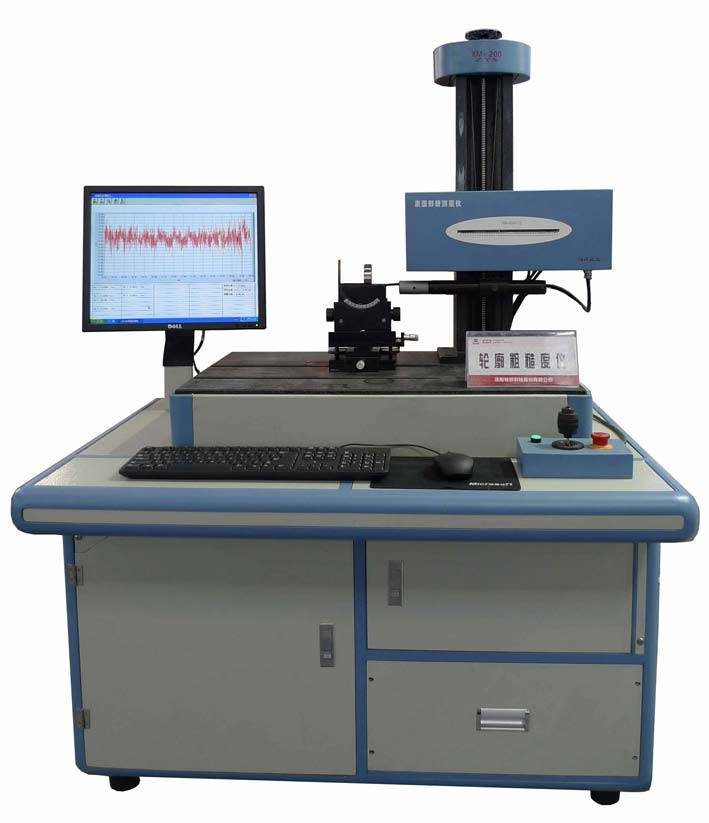

XM200 Instrumen Pengukuran Profil Permukaan Untuk Massa Bantalan Bola

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Tempat asal Henan, Cina
Nama merek CAEC
Nomor model XM200
Kuantitas min Order Satu set
Harga USD1-200 for one set
Kemasan rincian Paket standar untuk ekspor
Waktu pengiriman 1-7 hari
Menyediakan kemampuan 100 pasang per bulan

Contact me for free samples and coupons.

Ada apa:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Detail produk
Cahaya Tinggi

Instrumen Pengukuran Profil Permukaan XM200

,

Instrumen Pengukuran Profil Permukaan Bantalan

,

Instrumen Pengukuran Massa Bantalan Bola
Tinggalkan pesan
Deskripsi Produk

Instrumen pengukuran profil permukaan XM200



“Deskripsi produk dari instrumen pengukuran profil permukaan XM200:

Parameter pengukuran dari instrumen pengukuran profil permukaan: kontur, gelombang, dan kasar dan parameter topografi mikroskopis lainnya yang ditentukan dalam GB3505; radius kontur, alur ganda,Pembuangan, konveksi, ketinggian kunci, dasar bola dan parameter dimensi lainnya.
Objek pengukuran profiler permukaan: alur cincin, busbar roller dan dasar bola, jari-jari bola baja dan kasarnya.



PenggunaanInstrumen pengukuran profil permukaan XM200:menguji status peralatan dan melakukan pemeliharaan di ruang inspeksi bengkel penggilingan; Pengukuran berbagai bentuk dan ukuran di ruang pengukuran.



Fitur dari instrumen pengukuran profil permukaan XM200:



1Hak kekayaan independen: teknologi inti untuk sensor, rel panduan, sirkuit pengukuran dan kontrol, dan perangkat lunak analisis.
2. Berbagai:
Jangkauan gerakan arah X 200 mm, resolusi 0,5 μm;
Jangkauan gerakan arah Z > 400 mm, dengan posisi penuh.
3Keakuratan tinggi: kasar 2% + 4μm; Radius kontur 0,02% - 0,1%;
Kejujuran rel panduan: 0,3μm/50mm
ujung kasar: kerucut 60° dengan jari-jari 2 μm;
4Parameter lengkap: semua parameter struktur mikro yang ditentukan dalam GB3505; berbagai parameter ukuran kontur yang diperlukan dalam industri bantalan.

5. Pilihan otomatis: Bola baja, alur, alur ganda, roller dan bentuk lainnya dapat dipilih secara otomatis setelah memasukkan ukuran nominal dan panjang nominal,yang dapat meningkatkan efisiensi pengukuran dan konsistensi pengukuran multi-potongan.



¢Kehormatan dariInstrumen pengukuran profil permukaan XM200:

Pada bulan Desember 2008, kami memenangkan hadiah kedua untuk penghargaan kemajuan sains dan teknologi industri mekanik dan memiliki tiga paten penemuan nasional dan paten penampilan.



 SpesifikasidariInstrumen pengukuran profil permukaan XM200:

Artikel Deskripsi Artikel Deskripsi
Gerakan arah X   Gerakan arah Z
Jenis rel panduan Panduan slide presisi tinggi Jenis rel panduan Panduan slide presisi tinggi
Panjang gerak

Tipe XM200: 200mm

Jenis XM100:100mm

 Panjang gerak

Tipe XM200: 400mm

Tipe XM100: 200mm
Keakuratan linier 0.5μm/100mm Mode pengukuran Encoder untuk tipe XM200
Mode pengukuran Penghitungan kisi
Pengukuran bentuk kontur   Komponen
Jenis sensor

Diferensial presisi tinggi

jenis induktansi

Pengaturan tiga dimensi

tabel

 Pengaturan arah XOY, XOZ, Y; alur V silang di atas meja kerja pf
Jangkauan pengukuran ±0,5mm, ±4mm
Resolusi 00,017μm, 0,13μm Meja putar XOZ sudut osilasi ± 35°
Kesalahan relatif 0.005FS Chuck presisi tinggi (opsional) Pengukuran bola ujung batang silinder atau pengukuran kasar
Kesalahan pengukuran radius 00,02-0,1%
Pengukuran kasar

Gerakan arah Y

platform (opsional)

 Untuk pengukuran profil tiga dimensi
Jangkauan pengukuran Ra0,01-10μm Jenis rel panduan Panduan Rolling/Motor linier
Resolusi 1/65536 Panjang gerak 100 mm
Kesalahan pengukuran kasar 2% ± nm Keakuratan linier 2μm/100mm
Parameter yang dapat diukur Parameter khusus untuk bantalan yang ditetapkan dalam GB3505, seperti profil, gelombang dan kasar, jari-jari kelengkungan, jarak pusat alur, ketinggian kunci, kerucut, kurva logaritma,permukaan dasar bola, posisi alur, dll.
Konfigurasi perangkat keras LCD, printer, sampel kasar, bola standar
Fungsi platform perangkat lunak Menurut situasi benda yang sedang diuji, dapat secara otomatis memilih, secara otomatis memperbaiki, dan secara otomatis menganalisis.secara otomatis menyentuh benda kerja, melindungi sensor, secara manual atau otomatis mengkonversi kisaran, langsung menampilkan bentuk yang diperoleh dan berbagai parameter, dan kemudian mencetak.Kami dapat meningkatkan atau mengurangi analisis dan pemrosesan perangkat lunak sesuai dengan kebutuhan pengguna.
Dimensi luar
